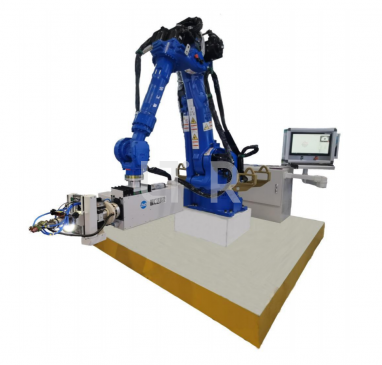

Роботизированная станция для сварки трубных решеток

Страна производства: Китай
Максимальный радиус действия: 2700 мм (в станционарном исполнении)
Точность позиционирования: ±0,2 мм
Контроллер: YRC-1000
Количество осей: 6

Получить консультацию

Цена: по запросу

Характеристики

Страна производства Китай

Максимальный радиус действия 2700 мм (в станционарном исполнении)

Точность позиционирования ±0,2 мм

Контроллер YRC-1000

Количество осей 6

Способы установки пол

Потребляемая мощность 6 кВт

Назначение Сварка

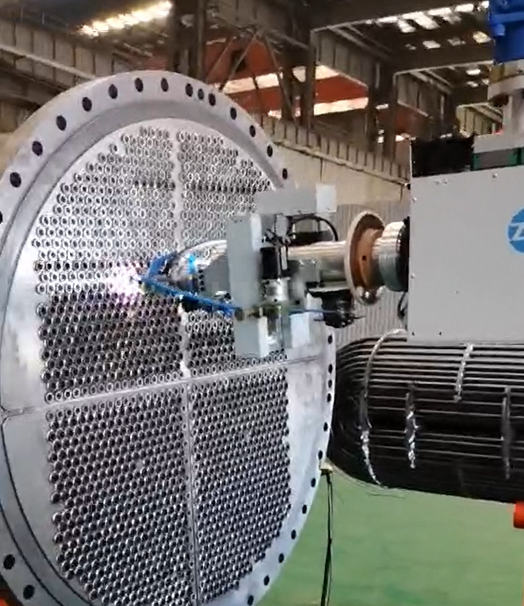

Комплекс предназначен для автоматической TIG сварки труб и трубных решёток.
Используется интеллектуальная система машинного зрения, которая точно определяет положение отверстий труб и обеспечивает высокоточную автоматическую сварку во всех положениях при помощи промышленного робота.
Станция разработана по концепции “умной” фабрики, работает в автоматическом режиме без участия оператора, значительно снижая трудозатраты и улучшая условия труда.

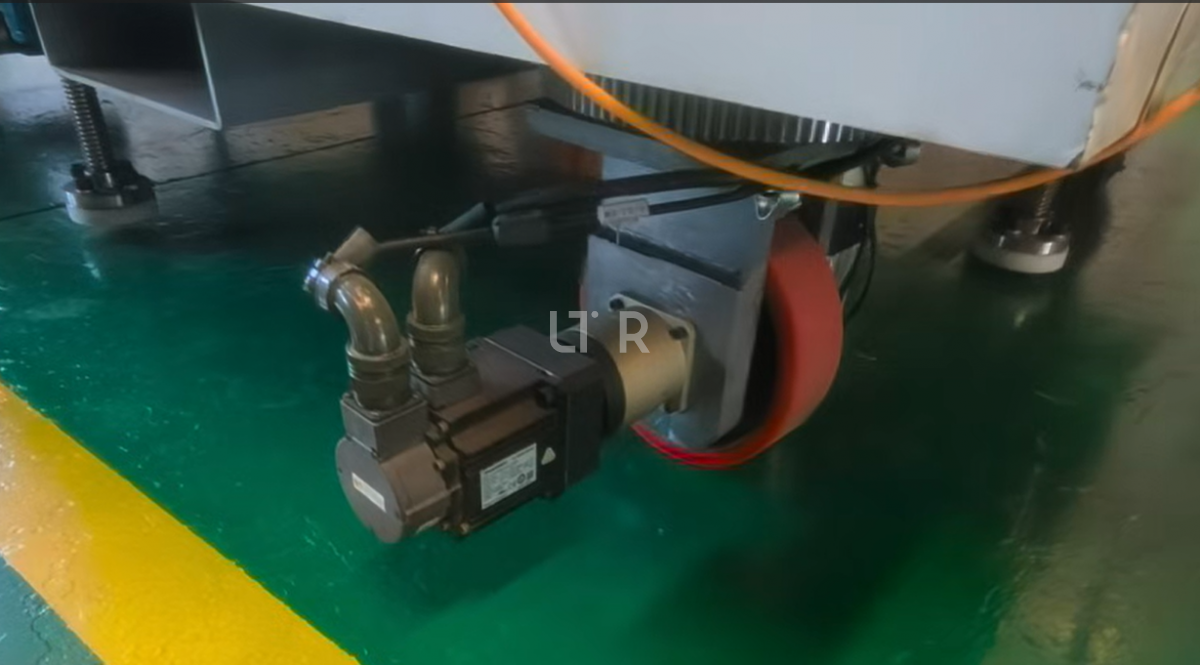

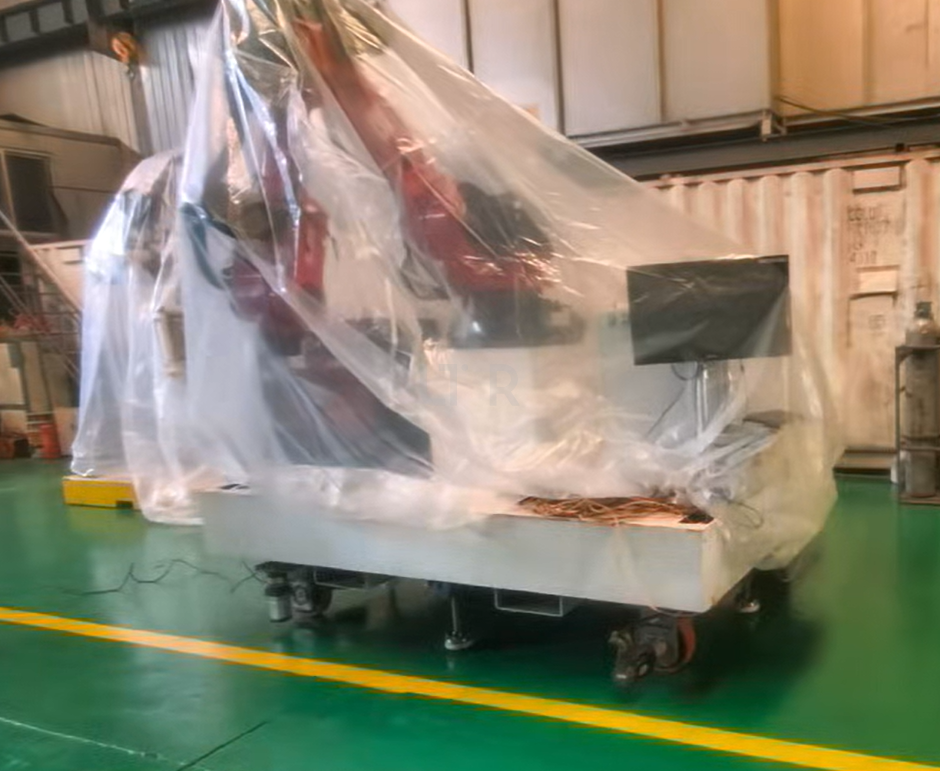

Данный комплекс может быть выполнен в мобильном исполнении: в состав платформы интегрируется литий-ионная АКБ, устанавливается колёсное шасси, управление перемещением осуществляется с переносного пульта.

Преимущества

Установка без фундамента, автоматическое выравнивание.

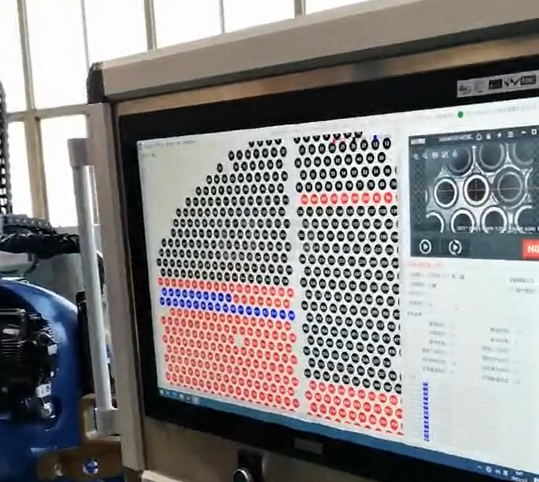

3D-визуальная центровка без контакта, точная идентификация отверстий.
Соосность камеры и горелки — исключены ошибки смещения.
Автоматическое программирование по CAD-чертежу — система сама строит траекторию сварки.
Широкий диапазон диаметров труб и возможность сварки круглых и овальных труб.
Разделение сварочных параметров на участки (до 12 зон), гибкое управление качеством.
Автоматическое слежение за дугой (арковое напряжение) — стабильное качество даже при деформации деталей.
Функция памяти — продолжение сварки с места остановки.
Автоматическое исправление дефектов шва без участия сварщика.
Надёжная защита от электромагнитных помех, экранированные кабели.
Водяное охлаждение, возможность непрерывной работы более 18 ч.
Унификация расходников, низкая стоимость обслуживания.
Один оператор управляет 2–4 установками.

Подходит для отраслей: энергетика (атомная, тепловая), химическая промышленность, котлостроение, HVAC и др.

Работает с материалами: углеродистая сталь, нержавеющая сталь, титановые сплавы.

Диаметр труб: φ8–φ80 мм, толщина стенки: 1–5 мм.

Типы соединений:

Встык, с выступом (4–6 мм), вровень (≤1 мм), с утоплением (до 2 мм).

Система поддерживает автоматическое выравнивание, чтение CAD-чертежей (.dxf) и визуальное определение положения отверстий без контакта с деталью.
