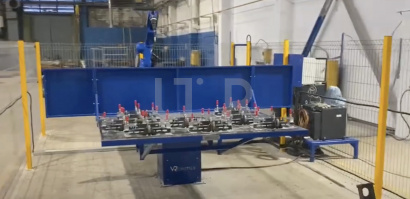

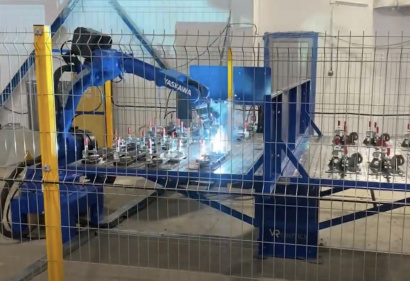

Сварочный комплекс с поворотным столом
Технические характеристики:
— Габариты стола: 2 половины с размерами 2000 х 1300 мм каждая
— Грузоподъёмность стола: до 500 кг
— Габариты комплекса: 4000 х 6000 мм
Требования к месту установки:
— стандартная розетка (3P+N+PE) 380В / 32А - для сварочного аппарата и робота
— воздух 6 бар - для станции очистки горелки
— Габариты стола: 2 половины с размерами 2000 х 1300 мм каждая
— Грузоподъёмность стола: до 500 кг
— Габариты комплекса: 4000 х 6000 мм
Требования к месту установки:
— стандартная розетка (3P+N+PE) 380В / 32А - для сварочного аппарата и робота
— воздух 6 бар - для станции очистки горелки
Гарантийное и постгарантийное обслуживание
Есть расширенная гарантия
Пусконаладка и обучение
Консультация и подбор оборудования
Лизинг
Назначение: электродуговая и лазерная сварка в крупносерийном производстве.
Сценарий работы
- Оператор закладывает и фиксирует детали в сварочной оснастке, установленной на первой рабочей зоне поворотного стола.
- Оператор выходит из опасной зоны и нажимает кнопку запуска цикла. В это время происходит активация световых барьеров системы безопасности, поворот стола и робот по заданной программе выполняет сварку.
- На второй рабочей зоне поворотного стола оператор производит закладку новых деталей, выходит из опасной зоны и нажимает кнопку запуска цикла.
- По окончании процесса сварки на первой рабочей зоне поворотного стола робот возвращается в исходное (домашнее) положение, срабатывает световой сигнал, происходит разворот стола. Робот начинает сварку деталей на второй рабочей зоне поворотного стола.
- По окончании процесса сварки на второй рабочей зоне, робот возвращается в исходное (домашнее) положение, срабатывает световой сигнал, происходит разворот стола и деактивация световых барьеров безопасности.
- Оператор снимает готовые детали с первого стола и закладывает новые. Нажимает кнопку запуска. Цикл повторяется
Технические характеристики
Габариты стола: 2 половины с размерами 2000 х 1300 мм каждая
Грузоподъёмность стола: до 500 кг
Габариты комплекса: 4000 х 6000 мм
Требования к месту установки:
- стандартная розетка (3P+N+PE) 380В / 32А - для сварочного аппарата и робота
- воздух 6 бар - для станции очистки горелки
Базовая комплектация
- Промышленный робот YASKAWA AR2010 (или аналогичный) с контроллером и пультом наладчика
- Сварочный аппарат и горелка на выбор
- Станция очистки горелки TRM (или аналогичная)
- Поворотный стол с автоматическим приводом
- Система управления комплексом на базе ПЛК с кнопочной панелью оператора
- Ограждения и световой барьер безопасности
- Комплект сопроводительной документации на русском языке
- Шеф-монтаж и пусконаладочные работы на территории заказчика
- Обучение операторов и наладчиков 2 дня
Опции и дополнительные услуги
- Сенсорная многофункциональная панель оператора с ТFT-дисплеем
- Фильтр-вентиляционная установка
- Импульсный источник сварочного тока / лазерный сварочный аппарат
- Монтаж оборудования нашими силами на подготовленное основание
- Разработка технологии сварки изделия, подбор режимов работы сварочного оборудования, проектирование сварочно-сборочной оснастки
