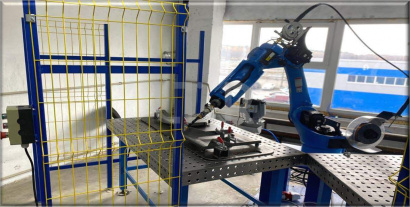

Сварочный комплекс с двумя рабочими столами
Производитель:
Технические характеристики:
— Габариты стола: 2 стола 2000 х 1000 мм каждый
— Габариты комплекса: 4500 х 5000 х 2200 мм
Требования к месту установки:
— стандартная розетка (3P+N+PE) 380В / 32А - для сварочного аппарата и робота
— воздух 6 бар - для станции очистки горелки
— Габариты стола: 2 стола 2000 х 1000 мм каждый
— Габариты комплекса: 4500 х 5000 х 2200 мм
Требования к месту установки:
— стандартная розетка (3P+N+PE) 380В / 32А - для сварочного аппарата и робота
— воздух 6 бар - для станции очистки горелки
Гарантийное и постгарантийное обслуживание
Есть расширенная гарантия
Пусконаладка и обучение
Консультация и подбор оборудования
Лизинг
Назначение: электродуговая и лазерная сварка в серийном производстве.
Сценарий работы
- Оператор закладывает и фиксирует детали в сварочной оснастке, установленной в 1 рабочей зоне
- Оператор выходит из опасной зоны и нажимает кнопку запуска цикла. В это время происходит активация световых барьеров системы безопасности и робот выполняет сварку.
- Во 2 рабочей зоне оператор производит закладку новых деталей, выходит из опасной зоны и нажимает кнопку запуска цикла (активирует рабочую зону).
- По окончании процесса сварки на первой рабочей зоне робот возвращается в исходное (домашнее) положение, происходит деактивация световых барьеров безопасности. Если другая рабочая зона активирована, робот начинает сварку деталей на второй рабочей зоне.
- Оператор снимает готовые детали с первого стола и закладывает новые. Нажимает кнопку запуска (активирует рабочую зону)
- По окончании процесса сварки на второй рабочей зоне, робот возвращается в исходное (домашнее) положение, происходит деактивация световых барьеров безопасности. Цикл повторяется.
Технические характеристики
Габариты стола: 2 стола 2000 х 1000 мм каждый
Габариты комплекса: 4500 х 5000 х 2200 мм
Требования к месту установки:
- стандартная розетка (3P+N+PE) 380В / 32А - для сварочного аппарата и робота
- воздух 6 бар - для станции очистки горелки
Базовая комплектация
- Промышленный робот YASKAWA AR2010 (или аналогичный) с контроллером и пультом наладчика
- Сварочный полуавтомат ЭЛЛОЙ МС 501 MX R (или аналогичный) с подающим устройством
- Горелка TRM (или аналогичная)
- Станция очистки горелки TRM (или аналогичная)
- Стол сварочно-сборочный 2 шт
- Система управления комплексом на базе ПЛК с кнопочной панелью оператора
- Ограждения и световые барьеры безопасности
- Комплект сопроводительной документации на русском языке
- Шеф-монтаж и пусконаладочные работы на территории заказчика
- Обучение операторов и наладчиков 2 дня
Опции и дополнительные услуги
- Сенсорная многофункциональная панель оператора с ТFT-дисплеем
- Фильтр-вентиляционная установка
- Импульсный источник сварочного тока / лазерный сварочный аппарат
- Монтаж оборудования нашими силами на подготовленное основание
- Разработка технологии сварки изделия, подбор режимов работы сварочного оборудования, проектирование сварочно-сборочной оснастки
