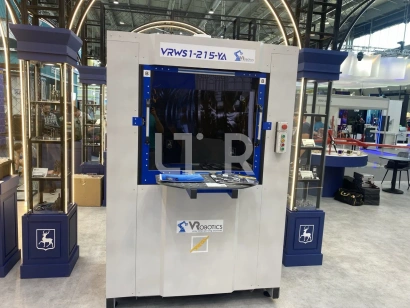

Компактная сварочная ячейка с поворотным столом
Технические характеристики:
— воздух 6 бар - для станции очистки горелки
— Максимальные габариты изделия: 800 х 500 х 350 мм.
— Габариты ячейки: 1500 х 2500 х 2200 мм
Требования к месту установки:
— стандартная розетка (3P+N+PE) 380В / 32А - для сварочного аппарата и робота— воздух 6 бар - для станции очистки горелки
Гарантийное и постгарантийное обслуживание
Есть расширенная гарантия
Пусконаладка и обучение
Консультация и подбор оборудования
Лизинг
Комплекс выполнен в закрытом кабинетном исполнении с максимальной степенью готовности к запуску. После разгрузки и распаковки, его фактически нужно только подключить к заводским коммуникациям (электроэнергия, воздух, вентиляция) и он сразу готов к работе.
Назначение: Высокая производительность, компактность и эргономичность делают эту роботизированную сварочную ячейку незаменимой в производстве небольших изделий крупными партиями.
Сценарий работы
- Оператор закладывает и фиксирует детали в сварочной оснастке, установленной на первой рабочей зоне поворотного стола. Разворачивает стол и нажимает кнопку запуска цикла. Стол блокируется для защиты от несанкционированного разворота
- Пока робот выполняет сварку по заданной программе в первой рабочей зоне поворотного стола, на второй рабочей зоне поворотного стола оператор производит закладку новых деталей.
- По окончании процесса сварки на первой рабочей зоне поворотного стола робот возвращается в исходное (домашнее) положение, срабатывает световой (опционально звуковой) сигнал, происходит разблокировка стола.
- Оператор разворачивает стол и снимает готовые детали с первого стола и закладывает новые. Нажимает кнопку запуска. Цикл повторяется.
Технические характеристики
Максимальные габариты изделия: 800 х 500 х 350 мм.
Габариты ячейки: 1500 х 2500 х 2200 мм
Требования к месту установки:
- стандартная розетка (3P+N+PE) 380В / 32А - для сварочного аппарата и робота
- воздух 6 бар - для станции очистки горелки
Базовая комплектация

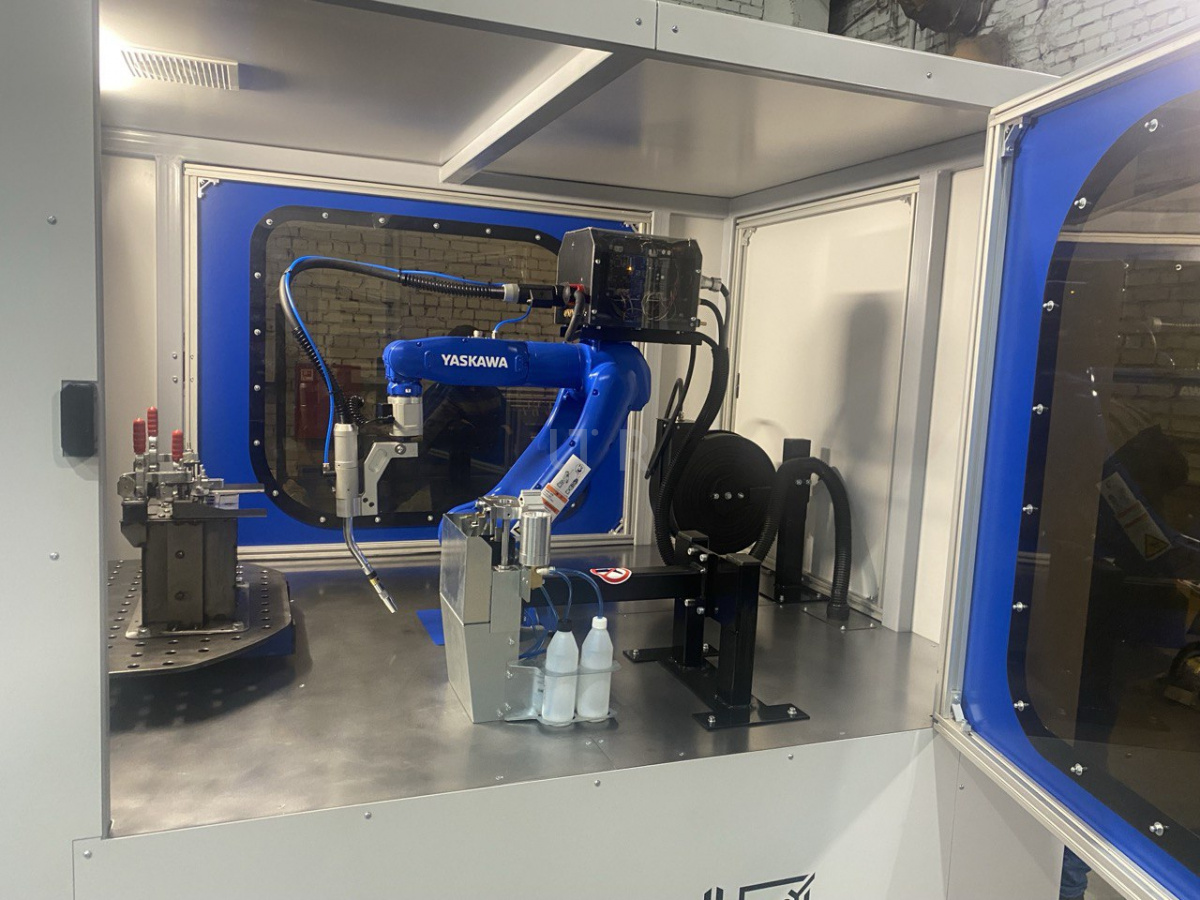

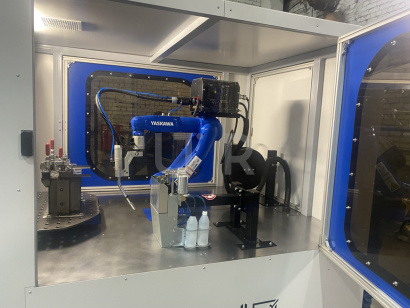

- Промышленный робот YASKAWA GP7 (или аналогичный) с контроллером и пультом наладчика
- Сварочный аппарат на выбор
- Горелка TRM (или аналогичная)
- Станция очистки горелки TRM (или аналогичная)
- Поворотный стол с ручным открыванием/закрыванием
- Система управления комплексом на базе ПЛК с кнопочной панелью оператора
- Комплект сопроводительной документации на русском языке
- Шеф-монтаж и пусконаладочные работы на территории заказчика
- Обучение операторов и наладчиков 2 дня
Опции и дополнительные услуги
- Сенсорная многофункциональная панель оператора с ТFT-дисплеем
- Фильтр-вентиляционная установка
- Автоматический привод поворотного стола
- Импульсный источник сварочного тока / лазерный сварочный аппарат
- Разработка технологии сварки изделия, подбор режимов работы сварочного оборудования, проектирование сварочно-сборочной оснастки
