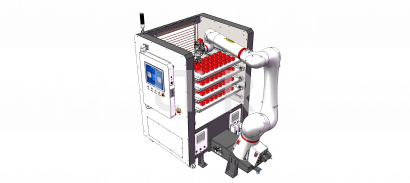

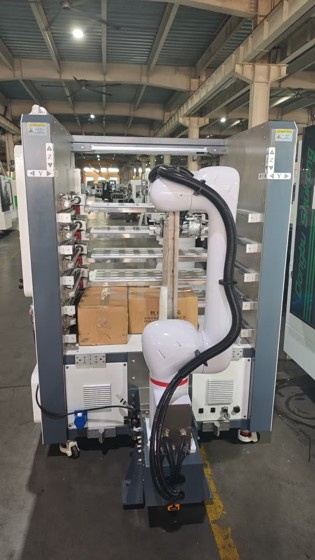

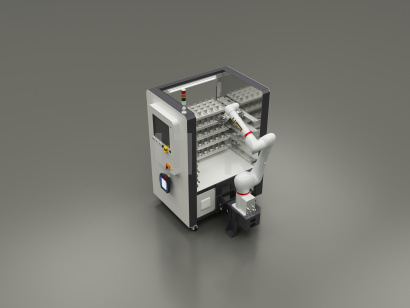

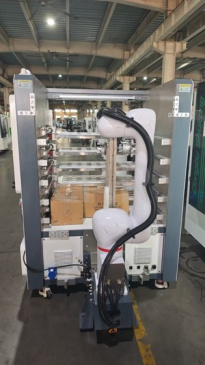

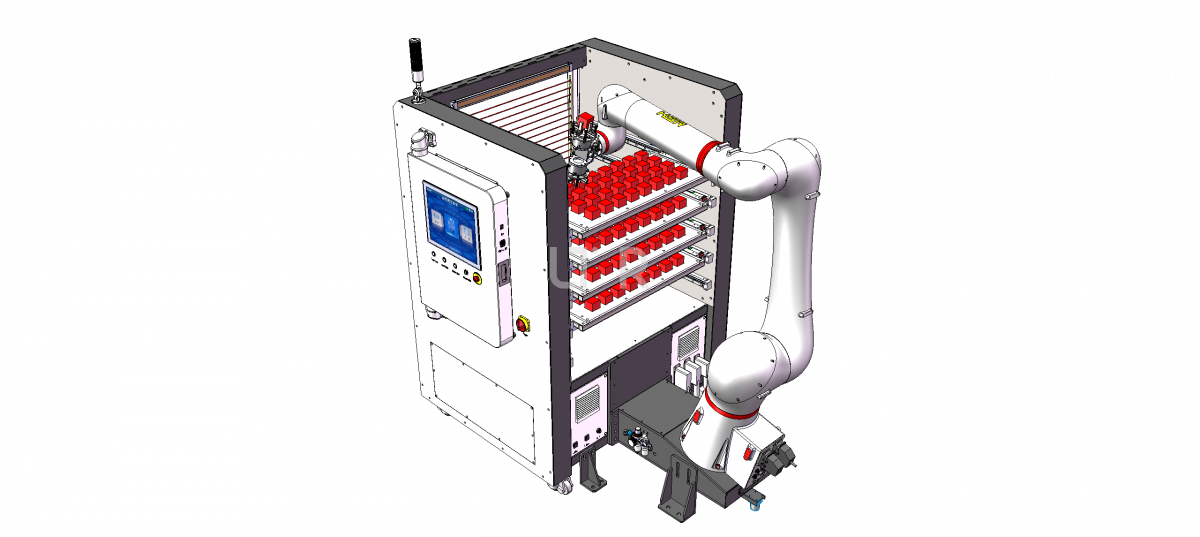

Роботизированная станция серия ML
Производитель:
Страна производства: Китай
Полезная нагрузка: 0.1 - 15 кг
Максимальный радиус действия: 2000 мм
Точность позиционирования: ± 0.03 мм
Контроллер: HSR-PAD
Гарантийное и постгарантийное обслуживание
Есть расширенная гарантия
Пусконаладка и обучение
Консультация и подбор оборудования
Лизинг
Доставка по всей России
Характеристики
Производитель
XV Technology
Страна производства
Китай
Полезная нагрузка
0.1 - 15 кг
Максимальный радиус действия
2000 мм
Точность позиционирования
± 0.03 мм
Контроллер
HSR-PAD
Количество осей
6
Способы установки
пол
Потребляемая мощность
до 7 кВт
Количество осей
6
Назначение
Загрузка станков с ЧПУ
Нагрузка
7-20 кг
Сфера применения:
Рабочие станции серии ML предназначены для автоматизированной загрузки и выгрузки тяжёлых и сложных деталей. Станции оснащаются многоуровневыми индивидуально настраиваемыми стеллажами хранения большой вместимости и могут комплектоваться роботами с грузоподъёмностью 12 кг, 16 кг и 25 кг.
Данные системы отличаются высокой грузоподъёмностью, широким рабочим охватом, высокой функциональностью и гибкостью. Они могут использоваться как стационарные рабочие станции, так и в виде гибкой конфигурации «один робот — два станка». Решение идеально подходит для обслуживания крупногабаритного оборудования, такого как токарные станки, токарно-фрезерные обрабатывающие центры (turn-mill), а также 3-осевые и 5-осевые обрабатывающие центры с ЧПУ.
Система обладает широким функционалом, высокой гибкостью и удобством эксплуатации, обеспечивает быстрое подключение, оперативное развертывание и простоту интеграции, полностью удовлетворяя требования индивидуальных и нестандартных производственных задач.
| Наименование | Ед.изм. | ML-X12-1500 | ML-X16-1200 | ML-X25-2000 | |
| Рабочие диапазоны | Диапазон диаметров круглых заготовок | мм | 5 ~ 120 | 5 ~ 150 | 20 ~ 200 |
| Диапазон размеров квадратных заготовок (по стороне) | мм | 5 ~ 120 | 5 ~ 150 | 20 ~ 200 | |
| Масса заготовки | кг | 0.1 ~ 6 | 0.1 ~ 8 | 0.5 ~ 15 | |
| Коллаборативный робот | Количество осей | ` | 6 | 6 | 6 |
| Грузоподъемность | кг | 12 | 16 | 25 | |
| Досягаемость | мм | 1455 | 1155 | 2000 | |
| Повторяемость | мм | ± 0.03 | ± 0.03 | ± 0.05 | |
| Быстросменная оснастка | Порт продувки оснастки | кол-во | 2 | 2 | 2 |
| Количество позиций в оснастке | кол-во | 2 | 2 | 2 | |
| Ход цилиндра открытия/закрытия (одна сторона) | мм | 8 | 8 | 8 | |
| Максимальный ход регулировки зубчатых кулачков (одна сторона) | мм | 50 | 50 | 50 | |
| Усилие зажима на один кулачок (в закрытом положении) | N | 251 | 251 | 350 | |
| Усилие захвата на один кулачок (в открытом положении) | N | 268 | 268 | 320 | |
| Автоматический магазин заготовок | Количество уровней | кол-во | 5 | 5 | 5 |
| Высота уровня | мм | 160 | 160 | 220 | |
| Выдерживаемая нагрузка на уровень | кг | 80 | 80 | 120 | |
| Габариты уровня | мм | 800*330 | 800*330 | 900*500 | |
| Система управления (сенсорная) | Размер сенсорного экрана | мм | 389*321 | 389*321 | 389*321 |
| Промышленный ПК (CPU / RAM / графика) | ` | i5/8G/4G | i5/8G/4G | i5/8G/4G | |
| Операционная система | ` | win10 | win10 | win10 | |
| ПЛК SIEMENS | ` | S7-1200 | S7-1200 | S7-1200 | |
| Связь | Вводы/выводы | ` | 16 входов /16 выходов | 16 входов /16 выходов | 16 входов /16 выходов |
| Протоколы связи | ` | PN/S7/Modbus | PN/S7/Modbus | PN/S7/Modbus | |
| Безопасность | Эффективная длина световой завесы безопасности | мм | 840 | 840 | 1040 |
| Угол сканирования датчика | ˚ | 270 | 270 | 270 | |
| Диаметр зоны сканирования датчика | мм | 50-10000 | 50-10000 | 50-10000 | |
| Технические характеристики | Габаритные размеры | мм | 1500*1380*1900 | 1500*1200*1900 | 1800*1580*2100 |
| Масса | кг | 850 | 800 | 1000 | |
| Установленная мощность | кВт | 3 | 3 | 7 | |
| Напряжение | В | AC 220 | AC 220 | AC 220 | |
| Длина предварительно установленного силового кабеля | м | 12 | 12 | 12 | |
| Расход сжатого воздуха | Л/мин | 300 | 300 | 400 | |
| Регулируемая высота установки робота | мм | ± 100 | ± 100 | ± 100 | |
| Регулируемая высота станка | мм | ± 15 | ± 15 | ± 15 | |
| Способ монтажа | ` | анкерное крепление | анкерное крепление | анкерное крепление | |
Комплектация
- Кобот: HSR-CR612-1500 (стандарт). Вариант: HSR-CR616-1200, HSR-CR625-2000
- ПЛК SIEMENS: S7-1200
- Панель (сенсорный экран): 17 дюймов
- Промышленный ПК: i5 на Win10
- ПО: XV-One
- Пульт управления: HSR-PAD 16-жильный кабель для связи со станком
- Порт Ethernet для связи со станком
- Магазин: автоматический
- Оснастка: индивидуального исполнения
- Датчик безопасности (2 шт.) : угол обзора 270 гр., эффективная дальность10 м
- Световая завеса: длина 840 мм
- Регулируемые опоры (4 шт.): нагрузка на одну опору 1000 кг.
- Силовой кабель: длина 5 метра
