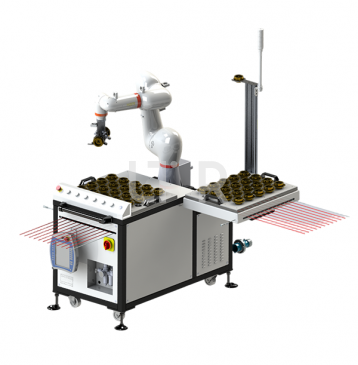

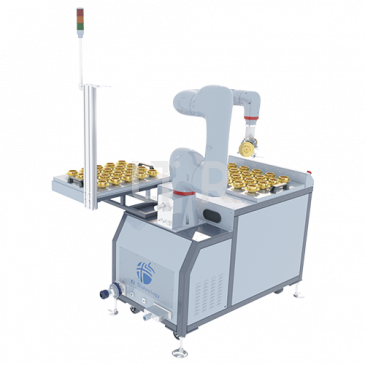

Роботизированная станция серия SML
Производитель:
Страна производства: Китай
Полезная нагрузка: 0.1 - 6 кг
Максимальный радиус действия: 1455 мм
Точность позиционирования: ± 0.03 мм
Контроллер: HSR-PAD
Гарантийное и постгарантийное обслуживание
Есть расширенная гарантия
Пусконаладка и обучение
Консультация и подбор оборудования
Лизинг
Доставка по всей России
Характеристики
Производитель
XV Technology
Страна производства
Китай
Полезная нагрузка
0.1 - 6 кг
Максимальный радиус действия
1455 мм
Точность позиционирования
± 0.03 мм
Контроллер
HSR-PAD
Количество осей
6
Способы установки
пол
Потребляемая мощность
до 2.5 кВт
Количество осей
6
Назначение
Загрузка станков с ЧПУ
Нагрузка
1-7 кг
Сфера применения:

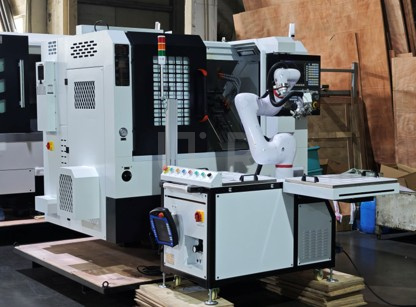

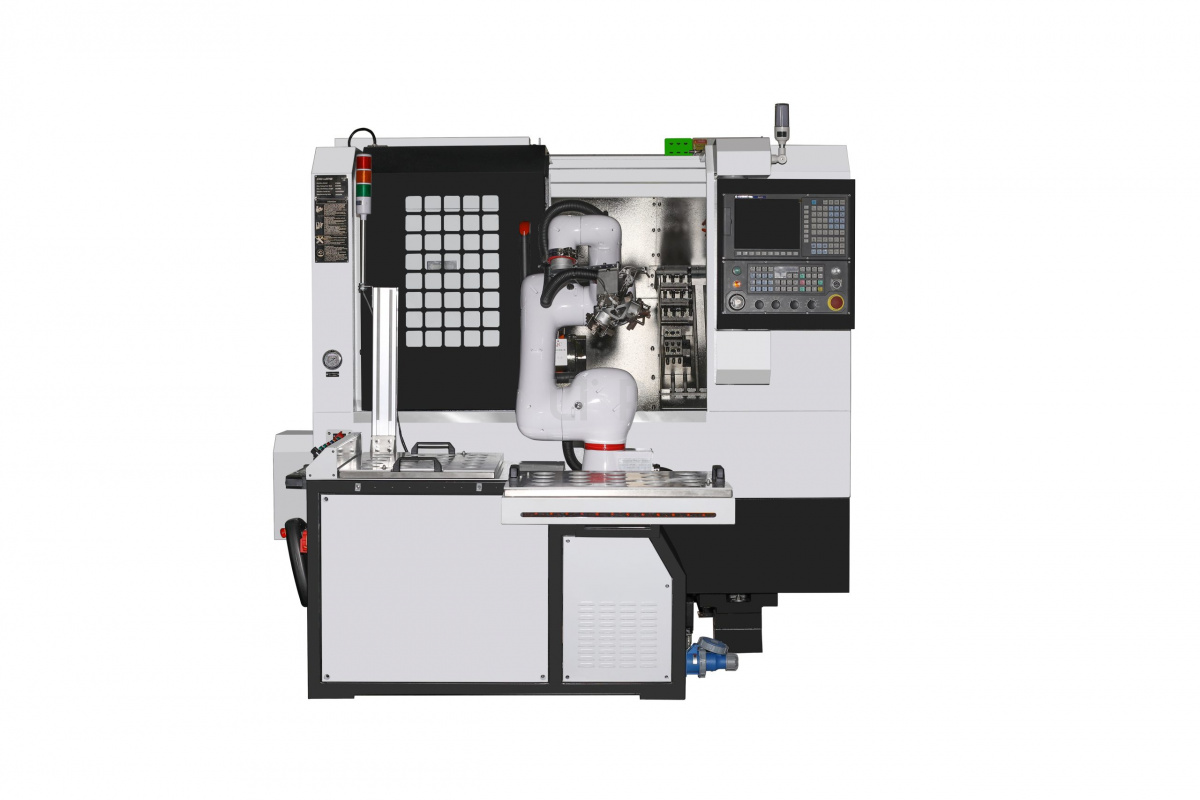

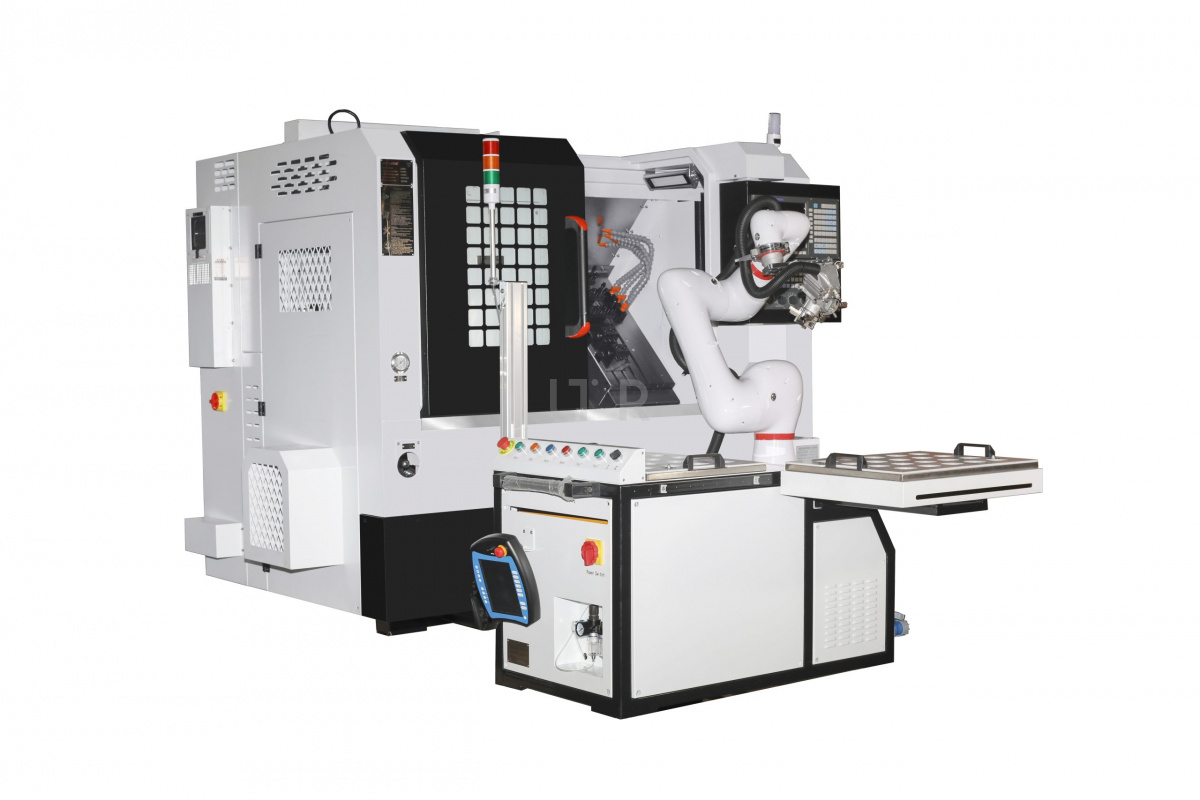

Рабочие станции SML представляют собой простые и экономически эффективные роботизированные решения для загрузки и выгрузки, разработанные для обслуживания небольших станков. Они идеально подходят для мелкосерийного производства и оснащаются модульными лотками, обеспечивающими быструю переналадку оборудования и высокую эксплуатационную гибкость.Данные рабочие станции совместимы с различными типами оборудования, включая небольшие токарные станки, 3-осевые и 4-осевые обрабатывающие центры с ЧПУ, а также сверлильные центры.
Рабочая станция состоит из панели управления, робота, лотка и специализированной оснастки. Робот выполняет функции управляющего элемента станции и взаимодействует с внешним управлением, обеспечивая полный цикл автоматической загрузки и выгрузки заготовок.
Станция совместима с коботами грузоподъемностью 7 кг и 12 кг и использует двухпозиционную конструкцию лотка, позволяющую реализовывать непрерывный производственный процесс. Это обеспечивает возможность загрузки заготовок и выгрузки готовой продукции без остановки оборудования.
Для обеспечения безопасности оператора рабочая станция оснащается лазерными датчиками. В стандартную комплектацию входят интерфейсы Ethernet и авиационные разъемы, благодаря чему для подключения к станку достаточно подключить сетевой кабель или авиационный разъем.
| Наименование | Ед.изм. | SML-X07-890 | SML-X12-1500 | |
| Рабочие диапазоны | Диапазон диаметров круглых заготовок | мм | 5 ~ 120 | 5 ~ 120 |
| Диапазон размеров квадратных заготовок (по стороне) | мм | 5 ~ 120 | 5 ~ 120 | |
| Масса заготовки | кг | 0.1 ~ 3 | 0.1 ~ 6 | |
| Коллаборативный робот | Количество осей | ` | 6 | 6 |
| Грузоподъемность | кг | 7 | 12 | |
| Досягаемость | мм | 885 | 1455 | |
| Повторяемость | мм | ± 0.02 | ± 0.03 | |
| Быстросменная оснастка | Порт продувки оснастки | кол-во | 1 | 1 |
| Количество позиций в оснастке | кол-во | 2 | 2 | |
| Ход цилиндра открытия/закрытия (одна сторона) | мм | 6 | 8 | |
| Максимальный ход регулировки зубчатых кулачков (одна сторона) | мм | 50 | 50 | |
| Усилие зажима на один кулачок (в закрытом положении) | N | 140 | 251 | |
| Усилие захвата на один кулачок (в открытом положении) | N | 153 | 268 | |
| Лоток | Количество | кол-во | 2 | 2 |
| Размер | мм | 600*450 | 600*450 | |
| Выдерживаемая нагрузка | кг | 80 | 80 | |
| Тип позиционирования заготовки | ` | Установочный штифт | Установочный штифт | |
| Интерфейсы | Дискретные входы/выходы | ` | 8 входов / 8 выходов | 8 входов / 8 выходов |
| Протокол | ` | Modbus TCP | Modbus TCP | |
| Размеры | Длина/ширина/высота | мм | 1100*1200*1300 | 1300*1300*1700 |
| Вес | кг | 230 | 270 | |
| Общие параметры | Установленная мощность | кВт | 2 | 2.5 |
| Напряжение | В | АС 220 | АС 220 | |
| Длина предварительно установленного силового кабеля | м | 3 | 3 | |
| Расход сжатого воздуха | л/мин | 300 | 300 | |
| Регулируемая высота станка | мм | ±15 | ±15 | |
| Способ монтажа | / | Анкерное крепление | Анкерное крепление | |
Комплектация
- Кобот: HSR-CR607-890 (стандарт). Вариант: HSR-CR612-1500
- Пульт управления: HSR-PAD
- Коммуникационный кабель: 24-жильный кабель связи со станком
- Порт Ethernet для связи со станком
- Лоток (2 шт.): изготавливается под габариты заготовок, стандартно 600*450 мм
- Оснастка: индивидуального исполнения
- Датчик безопасности (2 шт.) : угол обзора 270 гр., эффективная дальность10 м
- Роликовые опоры (4 шт.): нагрузка на одну опору 100 кг
- Регулируемые опоры (4 шт.): нагрузка на одну опору 300 кг.
- Силовой кабель: длина 3 метра
