Портальный комплекс водной резки кабинетного / проходного типа
Производитель: Велам Рус
Страна производства: Россия
Страна производства: Россия
Технические характеристики:
— Рабочее давление: до 6 200 бар.
— Размер рабочего стола, мм: от 2 000*1 000 мм до 4 000*8 000 мм
— Тип режущей головки: 6-ти осевая
— Максимальная толщина резки, мм: до 100 мм
— Точность резки, мм/мин.: +/-0,1 мм
— Обрабатываемый материал: Металл, пластик, композиты, цветные металлы
Насос высокого давления:
По запросу клиента может комплектоваться как насосами КМТ (США), так и насосами китайских производителей.
— Рабочее давление: до 6 200 бар.
— Размер рабочего стола, мм: от 2 000*1 000 мм до 4 000*8 000 мм
— Тип режущей головки: 6-ти осевая
— Максимальная толщина резки, мм: до 100 мм
— Точность резки, мм/мин.: +/-0,1 мм
— Обрабатываемый материал: Металл, пластик, композиты, цветные металлы
Насос высокого давления:
По запросу клиента может комплектоваться как насосами КМТ (США), так и насосами китайских производителей.
Гарантийное и постгарантийное обслуживание
Есть расширенная гарантия
Пусконаладка и обучение
Консультация и подбор оборудования
Лизинг
Основой роботизированного комплекса гидрорезки служит жесткий сварной каркас из стальной профильной трубы и двутавров. Камера облицована шумопоглащающими панелями. В кабинетном исполнении передняя часть камеры открыта для закладки и выемки деталей / в проходном исполнении камера открыта с двух противоположных сторон. Камера гидрорезки может комплектоваться скоростными воротами для обеспечения дополнительной безопасности и звукопоглощения.

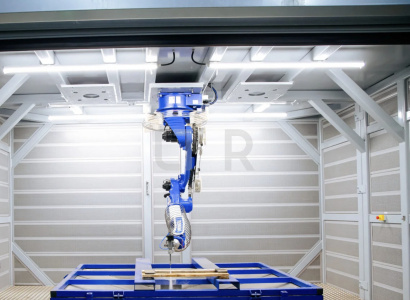

Внутри камеры к потолку на площадках закреплены 1 или 2 робота-манипулятора. На роботах смонтированы арматура высокого давления, трубки, катушки, пневмоклапаны, датчики, режущие головки. Установка может комплектоваться как режущей головкой для резки чистой водой, так и для резки с гранатовым абразивом.
В камере находится стол, на который устанавливаются ложементы с деталями под обрезку. Для того чтобы в процессе обрезки деталь не смещалась предусмотрена система аспирации. Эта система удерживает деталь в неподвижном состоянии за счёт разряжения воздуха, поэтому дополнительных устройств и приспособлений для фиксации детали в оснастке не требуется. Система аспирации также позволяет удалять со стола отходы, обрезки и отработанную воду, которые образуются в процессе обработки детали в отдельную ёмкость.
В зависимости от задачи, роботизированные комплексы водной резки оснащаются насосами сверхвысокого давления до 6200 бар.
Установка химводоподготовки (ХВП) очищает и подготавливает водопроводную воду перед подачей её в насос и всю систему высокого давления. Система ХВП позволяет продлить срок службы деталей и расходных материалов всей системы воды высокого давления, а также исключить поломки оборудования, связанные с некачественной водой.
Перед камерой установлены световые барьеры, которые входят в систему управления и безопасности комплекса. При любой попытке пересечь световые барьеры во время обрезки деталей срабатывает аварийный останов насоса высокого давления, происходит аварийный сброс воды и полная остановка роботизированного комплекса.
Технические характеристики:
- Максимальные габариты изделия:
- — с 1 роботом - 2500 х 2000 х 600 мм;
- — с 2 роботами - 3500 х 2500 х 800 мм.
- Габариты комплекса: 9000 (с ограждением) х 6000 х 3500 мм.
- Электропитание: 380В; 45 кВт.
- Водоснабжение: 2,5 – 4 кг/см2; расход до 4 л/мин.
- Воздух: давление от 6 бар; расход до 500 л/мин.
Опции:
- Комплект расходников и запасных частей на 2000 часов работы.
- Насос с резервным мультипликатором для исключения остановки производства при выходе из строя основного мультипликатора.
- Программное обеспечение SprutCAM для самостоятельного оффлайн программирования роботов и переналадки комплекса на выпуск новых изделий.
- Оснастка: ложементы под изделие.
- Контроль давления воды в контуре высокого давления для раннего предупреждения неполадок в насосе.
- Дополнительная защита робота от влаги и грязи.
- Скоростные ворота для защиты от шума при работе.
Базовая комплектация
- Промышленный робот YASKAWA GP25 (или аналогичный) с контроллером и пультом наладчика.
- Насос высокого давления с рабочим давлением 2 500 - 6 200 бар, комплект арматуры высокого давления.
- Камера водной резки: стальной сварной каркас, облицовка шумопоглощающими панелями, стол для установки оснастки под изделие.
- Станция химводоподготовки.
- Система аспирации 6 000 м3/час.
- Система управления комплексом на базе ПЛК SIEMENS Simatic (или аналогичного): кнопочная панель оператора, TFT цветной сенсорный экран 4.3”, световые барьеры безопасности, русскоязычный интерфейс оператора.
- Комплект сопроводительной документации на русском языке.
- Включены услуги:
— Шеф-монтаж и пусконаладочные работы.
— Обучение операторов и наладчиков.
